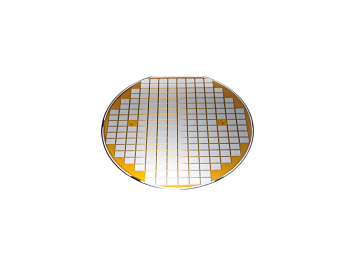

在半導體制造與精密加工領域，晶圓研磨盤（又稱研磨墊）是化學機械拋光（CMP）等工藝中的核心耗材。其表面鑲嵌的金剛石（鉆石）顆粒，負責對研磨墊表面進行持續修整，以維持穩定的表面形貌和研磨速率。這些鉆石顆粒與基體的結合強度，直接決定了研磨盤的使用壽命、修整效果的穩定性，并關乎是否會因顆粒脫落而劃傷珍貴的晶圓表面。

因此，對晶圓研磨盤上單個鉆石顆粒進行推力測試，是評估其產品質量和可靠性的關鍵環節?？茰?zhǔn)測控小編本文將深入探討該測試的基本原理、遵循的標準、核心檢測儀器（以Alpha W260推拉力測試儀為例）及詳細操作流程，為相關行業的質量控制與研發提供專業參考。

一、 測試原理

晶圓研磨盤鉆石顆粒推力測試的基本原理是通過一個精密的探針，對單個鉆石顆粒施加一個垂直于基體表面的推力，直至顆粒發生脫落或破壞，同時實時記錄下整個過程所施加的力值。

二、 測試標準

ASTM 和 SEMI 標準：可參考ASTM F2928（適用于微電子組件機械測試的標準指南）等相關標準的精神。

企業內部控制標準 (Internal Control Standard)：更為常見的是，研磨盤制造商與半導體制造商會根據產品規格和工藝需求，共同制定內部驗收標準。

三、 測試儀器

1、 Alpha W260推拉力測試儀

Alpha W260是一款高精度、全自動的推拉力測試系統，專為微電子封裝、半導體器件和精密材料的機械強度測試而設計。其zhuo越的性能使其非常適合用于要求及高的鉆石顆粒推力測試。

主要技術特點與優勢：

高精度力傳感器：配備多種量程的高分辨率傳感器，能夠精準測量從幾克力到數百千克力的推力，確保單個微小鉆石顆粒推力數據的準確性。

zhuo越的運動控制：采用精密的步進電機或伺服電機，配合高精度滾珠絲杠，實現測試速度的精確控制和探針位置的精準定位，避免沖擊對測試結果的影響。

實時數據采集與圖形顯示：軟件可實時繪制并顯示“推力-位移"曲線，測試過程一目了然，數據結果直觀可靠。

高倍率視頻系統：集成高清晰度顯微鏡和CCD相機，提供清晰的實時觀測畫面，便于操作者精確地將探針定位在目標鉆石顆粒上。

用戶友好軟件：內置專業測試軟件，可預設測試參數（如測試速度、終止條件），自動計算并記錄最大推力值等結果，并生成詳細的測試報告。

堅固穩定的平臺：整體結構堅固，具有及高的剛性，能有效隔離外界振動，確保測試數據的穩定性和重復性。

四、 測試流程

步驟一：樣品制備與固定

從待測研磨盤上切割下具有代表性的小塊樣品。

使用專用夾具將樣品牢固、水平地固定在儀器的測試平臺上。確保測試區域平整，無懸空或松動。

步驟二：儀器校準與設置

打開Alpha W260主機和電腦軟件，進行系統初始化。

根據預估的推力值范圍，選擇合適的力傳感器并進行力值校準。

在軟件中設置測試參數：

測試模式：選擇“推力測試（Push Test）"。

測試速度：設定一個恒定的下壓速度（通常為0.1-1.0 mm/min，具體速度需根據標準或內部規范設定）。

終止條件：通常設置為“力值下降百分比"（如力值從峰值下降80%），以判斷顆粒已脫落。

步驟三：推刀選擇與定位

根據鉆石顆粒的尺寸和間距，選擇合適的平頭或特殊形狀的推針。推針頂端直徑通常需略大于鉆石顆粒。

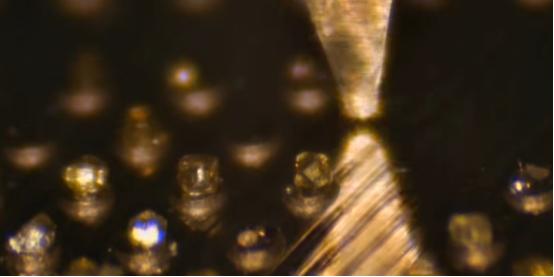

通過軟件操縱桿，在高倍率視頻系統的輔助下，將推針精確移動至目標鉆石顆粒的正上方。

微調焦距和位置，確保推針與顆粒頂面平行，且對準其幾何中心。

步驟四：執行測試

確認所有參數設置無誤后，在軟件中啟動測試。

儀器將自動控制推針以預設速度勻速下壓，接觸并對鉆石顆粒施加推力。

軟件界面將實時顯示力值與位移的變化曲線。

步驟五：數據記錄與結果判定

當顆粒脫落或破壞，力值瞬間驟降，測試自動停止。

軟件自動從“推力-位移"曲線中識別并記錄最大推力值（Fmax）。

操作員保存該次測試的數據和曲線。

重復步驟三至步驟五，對樣品上不同位置的多個鉆石顆粒（通常至少20-30顆）進行測試，以獲取具有統計意義的數據。

步驟六：生成報告與后續分析

測試完成后，軟件可自動計算所有測試數據的平均值、標準差和CPK值等統計量。

生成包含所有單個數據、統計結果、測試參數和曲線圖譜的綜合性測試報告。

將統計結果與既定的質量標準進行比對，判定該批次研磨盤產品是否合格。
